グランドピアノの内部にある金属製のフレームと木製の支柱。これらは弦の強い張力を支える構造です。ヤマハの資料をもとに、それぞれの役割と組み合わせの工夫をご紹介します。
フレームと支柱はどこにある？

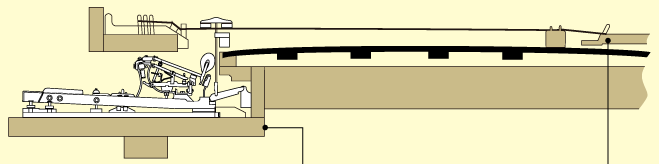

フレームは、弦の張力を受け止める金属製の構造物です。支柱はピアノの下側に組まれ、楽器の構造を支えています。上から見えるフレームと、その下の支柱の位置関係を、側面図で確認してみましょう。
放射状支柱とコレクター
元資料では、放射状に配置された支柱とフレームを「コレクター」という金具を介して一体化する構造が紹介されています。コレクターは、支柱の要となる部分をしっかりまとめる役割を担います。
支柱とフレームを組み合わせることで、響板から伝わる弦の振動がピアノ全体へスムーズに広がるように工夫されています。
ヤマハのフレーム・支柱の特徴
Vプロによるフレームづくり
元資料では、Vプロ（バキュームプロセス）でつくられたフレームについて、美しい外観と、設計に沿った安定した形状が特徴として挙げられています。
支柱・側板・フレームを総合的に設計
支柱だけを単独で考えるのではなく、側板やフレームとの組み合わせ、響板や弦との関係を含めて設計することが大切です。元資料では、これらの関係を考慮し、適切な相乗効果を得られるようにしていると説明されています。
アリ組で支柱同士を接合
直支柱と曲線支柱の接合には、「アリ組」という工法が用いられています。支柱同士をしっかりつなぐための工夫です。
ピアノ選びで構造を知る楽しみ
ピアノを選ぶ際は、音色やタッチに加えて、その音を支える内部構造にも目を向けてみてください。フレームや支柱の役割を知ると、外観からは見えにくいピアノづくりの工夫にも親しみが湧きます。
構造への理解を深めたうえで、実際の演奏で音や弾き心地を確かめることも大切です。ご購入や試弾については、フカノ楽器店へご相談ください。
